Нарисовать комнату в масштабе

В эру компьютерных технологий предлагать рисовать план своего дома от руки карандашом – смелый шаг. Но, думать с карандашом в руках, поверьте, полезно. Лучшая тренировка для мозга.

Ничего зазорного нет в начерченном от руки на бумаге плане. Важен результат. Вот к нему и пойдем сегодня. Если тебе не под силу познать азы компьютерной грамотности, если нет времени на изучение сложной программы по проектированию, если родные дети сказали : «мама нам некогда», то настал момент нарисовать план дома самостоятельно!

Читаем и учимся. Сегодня в статье на сайте «На волне декора»:

1. Что надо для черчения плана «от руки»
2. Что такое масштаб и масштабная линейка
3. Видео урок «Как пользоваться масштабной линейкой»
4. Главные этапы работы над черчением плана
5. Как чертить без специальной линейки
6. Что должно быть на плане
7. Как расставить мебель на нарисованном плане
8. Про важность черчения «от руки»

План (в интерьере, архитектуре, домостроении) – это чертёж, изображающий на плоскости в определенном масштабе проекцию дома или квартиры с нанесенными элементами: стены, проемы, коммуникации и все необходимое в зависимости от задачи.

ЗАЧЕМ НУЖЕН ПЛАН

План тебе потребуется, чтобы:

• сберечь нервы при строительстве и обустройстве своего дома
• сохранить бюджет и не разориться
• довести до конца ремонт мечты и не бросить его пол пути
• расставить мебель в доме/квартире или 1 комнате
• провести электрику, разместить сантехнику и не промахнуться с розетками на кухне

Понял важность плана? Приступим к его рисованию.

ЧТО ПОТРЕБУЕТСЯ ДЛЯ ЧЕРЧЕНИЯ ПЛАНА

Для черчения плана «от руки» тебе понадобится:

• чистый лист бумаги (желательно А4-А3 формата)
• масштабная линейка
• обычная школьная линейка
• рейсшина * – желательно
• угольник – желательно
• простой или механический карандаш
• стирательная резинка (ластик)

ЧЕРТИМ КАРАНДАШОМ. ПОШАГОВЫЙ ПЛАН ДЕЙСТВИЙ

А теперь рассмотрим каждый пункт подробно.

1 шаг. Делаем грамотно обмеры дома/квартиры/комнаты.

Обмерный план нужен, чтобы знать:

• площадь комнаты, дома или квартиры
• реальные размеры пространства
• все недостатки и достоинства

Прочитай статью: «Как сделать правильно обмер, без ошибок и с удовольствием», измерь свое пространство и подробно зафиксируй обмеры на листках бумаги. У тебя должно получится примерно так:

Совет: фотографируй все пространство подробно и сделай видео. В дальнейшем эти фото и видео очень упростят работу и помогут вспомнить важные детали, особенно если ваш дом/квартира далеко и «сбегать – перемерить» не так просто.

После работы над обмером у тебя будут десятки листочков с пометками разной важности. Это основа будущего плана.

2 шаг. Узнай про масштаб и масштабную линейку

Масштаб – отношение размеров изображенного на чертеже предмета к его действительным размерам. Простым языком: масштаб поможет тебе уместить огромный дом на маленьком листе бумаги и не ошибиться.

Масштаб нужен чтобы:

• начертить план комнаты или дома на обычном листе бумаги А4
• расставить на плане реальную мебель
• не наделать ошибок с эргономикой
• узнать размеры ванны, кровати, дивана и стола, которые точно поместятся у тебя
• точно посчитать размеры всех проходов
• нарисовать развертку стен ванной и разложить красиво плитку мечты на стенах
• и даже придумать дизайн шкафа мечты

Советую от души и чистого сердца: онлайн калькулятор масштабов.

3 шаг. Чертим план на бумаге

Давай вместе начертим план однокомнатной квартиры Эммы в масштабе 1:50.

Здесь два варианта развития событий:

1. с масштабной линейкой
2. без масштабной линейки

Если ты купил линейку, значит читай дальше внимательно. Если не нашел ее, то переходи сразу к варианту №2.

Вариант 1. Чертим план с масштабной линейкой

• На чистый стол положи лист бумаги. Отступи от края сверху и слева несколько сантиметров. Поставь точку.
• Выбери масштаб для работы. *Я рисую план квартиры Эммы в масштабе 1:50
• Отложи при помощи масштабной линейки вправо от точки длину комнаты. *У Эммы это 550 см, или отметка 5,5 на линейке.
• Повторяем с шириной комнаты тоже самое – отмеряем линейкой вниз строго вертикально 610 см или отметка 6,1 на линейке.
• В том же самом масштабе на линейке, отметь окна, двери, стены и простенки на плане.
• Чтобы стены выглядели как стены отступи от линии стен на 1-2 см и начерти еще один внешний периметр линиями. Покажи толщину стен и план сразу станет красивым.
• Подпиши все размеры и примечания. Отметь направление сторон света.

Совет: закрась цветом толщину стен. Можно заштриховать карандашом или фломастерами. Окна и двери не штрихуй!

По окончании работы у тебя получится вот такой красивый план:

Как пользоваться масштабной линейкой, смотри полезное кино:

Совет: подойти к черчению плана серьезно. Пусть никто не отвлекает. Предупреди заранее домашних о сложной и важной работе. Приготовь чашку чая или кофе, бокал вина и начинай рисовать план дома мечты. Сейчас потребуются внимательность и терпение.

Вариант 2. Чертим план без масштабной линейки

Если ты не нашел масштабную линейку, то вспоминай старый способ, известный со школьной скамьи: бери миллиметровую бумагу или просто тетрадь в клеточку, каждой клеточке присваивай удобное количество сантиметров/метров и черти план.

Принцип черчения остается неизменным: рисуй периметр стен, отмечай двери, окна, простенки, все коммуникации и важные элементы.

4 шаг. Расставляем мебель на плане.

Если тебе не нужна перепланировка, не надо сносить, переставлять стены, значит приступай к расстановке мебели (сантехники, кухни и тд).

План без мебели, кухни и сантехники, честно говоря, не план для ремонта. Это лишь набор линий и цифр. Твоя задача – расставить на плане всю необходимую мебель и найти идеал.

Расстановка мебели на плане похожа на игру, для которой потребуется:

• твой нарисованный план
• бумажная мебель
• техническое задание для самого себя
• понимание, что нужно в каждой комнате и что не нужно
• список мебели мечты с их габаритными размерами
• фотографии мебели (желательно)
• свободное время и хорошее настроение

Совет: на всякий случай сделай несколько ксерокопий своего плана, чтобы не бояться испортить.

Про бумажную мебель:

Возьми чистую миллиметровую бумагу, тонкий картон, или простой альбомный лист. Начерти всю желаемую мебель в том же масштабе, в котором нарисован план. Это очень важно, чтобы масштаб мебели совпадал с масштабом плана!

Все диваны, кресла и столы аккуратно рисуй по их габаритам. Пусть это будут квадраты, прямоугольники, круги, овалы. Не старайся нарисовать идеально диван. Главное – соблюсти размеры в масштабе.

Сверху, чтобы не забыть, подпиши каждую фигуру: кресло, диван, раковина, стул и тд. Затем аккуратно вырежь мебель и сложи в коробку, чтобы не потерять.

ГАБАРИТ. ИЩЕМ РАЗМЕР КРОВАТИ

5 шаг. Финал. Выбираем идеальный план мечты.

Нарисуй свою комнату в масштабе 1:25, распечатай на А4 листе рисунок мебели, который я тебе подарила (нажми на иллюстрацию, открой в новом окне и сохрани для себя). Добавь свою бумажную мебель и по-вечерам составляй разные планы, раскладывай свой пазл.

Советы:

• Обязательно фотографируй все получившиеся планы, даже самые фантастические. После творческих мук надо дать себе перерыв. После отдыха открой фотографии, отбери самые реальные и вновь разложи.
• Проверь линейкой все проходы между мебелью. Помни, что эргономика и безопасность стоят на первом месте. Совет – не делай проходы меньше 50 см. И том как расставить мебель в комнатах читай полезные статьи на сайте «На волне декора».
• Оставь 1-2 лучших варианта, которые подходят для тебя по всем параметрам: эргономика, удобство, бюджет и красота.

Вопросы и ответы.

• Что делать если обмерные размеры не сошлись при черчении финального плана.

У этой проблемы есть две причины:

1. Вы неправильно сделали обмеры
2. Стены кривые

Если проблему №1 можно исправить новым обмером (а такое в моей практике очень часто встречается, что надо 100 раз перепроверить все), то проблему №2 оставь на дальнейшую работу с планом и на сам ремонт.

Сейчас твой чистый финальный обмерный план будет трапециевидным – это нестрашно. Зато ты сразу видишь, где и какие строительные косяки придется исправлять. Может надо нарастить стену, или сделать нишу (о шкафах в нишах читаем ТУТ), или придумать что-то еще. Сегодня нет таких проблем, которые не в состоянии решить здравомыслящий человек и хороший прораб.

• Что делать если нужна перепланировка.

Настоятельно советую прочитать законы о перепланировке конкретно в твоем регионе. А лучше взять консультацию у профессионала. Помни: надо делать не только красиво, но и законно.

• Надо ли дотошно подходить к рисованию плана и чертить все ровно.

Можно рисовать план как попало. Ничего страшного вроде бы нет. Но он будет не точным и некрасивым. Когда мы чертим для себя, то вовсе необязательно изучать ГОСТ и следовать его нормам. Но, я хочу обратить внимание на «красоту». Если просто постараться начертить план аккуратно, без помарок, то в итоге получится повод для гордости, который не стыдно повесить на стену в доме мечты как самый настоящий арт объект, в рамке с паспарту.

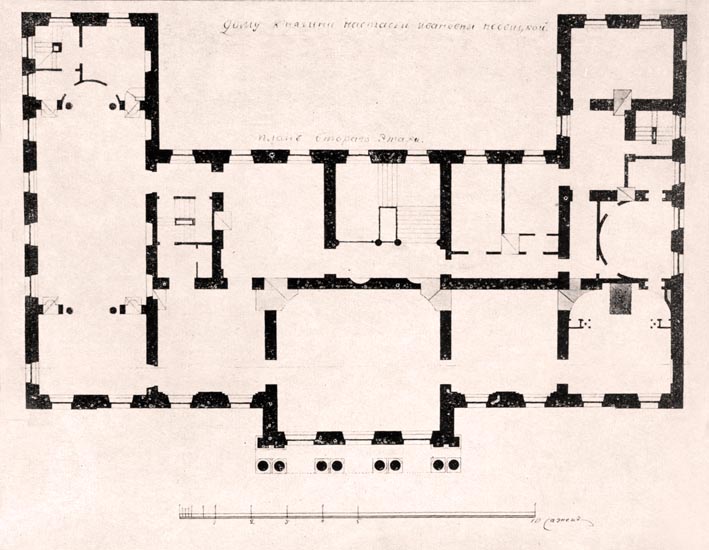

Покажу красивый план архитектора Казакова, когда не было компьютеров и специальных программ. Это как пример, к чему стремиться никогда не поздно.

Резюме: для того чтобы начертить план вашего дома необходимо найти свободное время, сосредоточиться и очень внимательно проделать работу.

Помним: план дома мечты – это твой фундамент.

Я очень прошу не воруйте статьи и иллюстрации, не стирайте мою фамилию и название сайта с рисунков. Те, к кому я обращаюсь – знают о чем я говорю. Если хотите использовать материалы, я не против, но активная ссылка с указанием ресурса и автора обязательна. Это не сложно. Вас будут уважать.

Каждая статья написана лично, иллюстрации к статьям – я рисую сама. Каждая статья – это много времени и сил, еще раз прошу, уважайте труд. Давайте жить дружно! Спасибо!

И спасибо за внимание!

УДАЧИ В РЕМОНТЕ!
